金屬轉子流量計

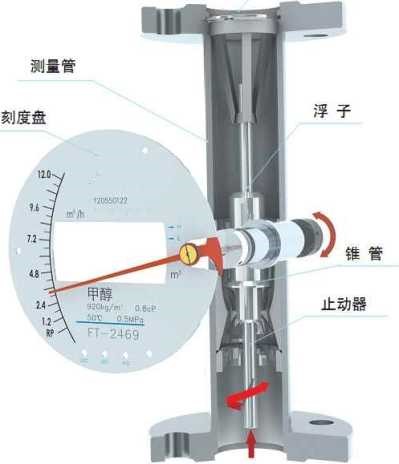

1、結構

產品主要由兩大部分組成：測量管和指示器。測量管包括錐管或孔板、導向器、止動器、浮子等部件；指示器包括磁隨動系統、指針、刻度盤、線路板（遠傳）等組件。

2、工作原理

被測介質自下而上流經測量管時，在浮子上下端產生差壓形成上升力，當浮子所受上升力大于浸在流體中浮子重量，浮子上升。環隙面積隨之增大。環隙處流體流速迅速下降。浮子上下端差壓降低。作用于浮子的上升力隨著減小。直到上升力與浸在流體中浮子重量平衡時，浮子便穩定在某 一位置。浮子位置的高低即對應著被測介質流量的大小。

浮子內置磁鋼，在浮子隨介質上下移動時，磁場隨浮子的移動而變化。指示器中固定在指針軸上的隨動磁鋼與浮子內磁鋼耦合，帶動指針及傳感密鋼轉動，指針在刻度盤上指示出就地瞬時流量。通過磁傳感器轉化成電信號。經電路處理后顯示出瞬時流量及累積流量
