液體渦輪流量計

管段式液體渦輪流量計安裝方式

安裝注意事項

1、安裝條件及位置

（1）管道必須完全充滿液體。重要的是，在任何時候，保持管道內完全充滿液體，否則流量顯示會受到影響，可能會導致測量誤差。

（2）避免氣泡，如果有氣泡進入測量管，流量顯示可能會受到影響，可能會導致測量誤差。

2. 安裝場所和要求

（1）傳感器應安裝在便于維修，管道無振動、無強電磁干擾和熱輻射影響的場所。

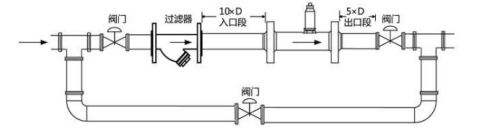

（2）水平安裝傳感器要求管道不應有目測可察覺的傾斜（一般在5°以內），垂直安裝傳感器管道垂直度偏差亦應小于5°，在不能停流的場所，應裝旁通管和可靠的截止閥（見上圖），測量時要確保旁通管無泄漏。

（3）在新鋪設管道裝傳感器的位置先接入一段短管代替?zhèn)鞲衅?，?ldquo;掃線”工作完畢，確認管道內清掃干凈后，再正式接入傳感器。

（4）若流體含雜質，則應在傳感器上游側裝過濾器，管道內應定期清理排放沉淀雜質；若被測液體含有氣體，則應在傳感器上游側裝消聲器。過濾器和消氣器的排污口和消氣口要通向安全的場所。

（5）傳感器安裝在室外時，應有避免直射陽光和防止雨淋的措施。

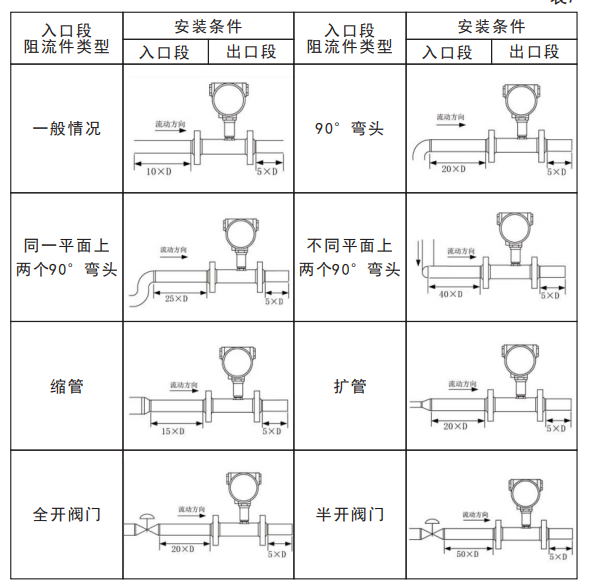

3、直管段長度智能液體渦輪流量計對管道內流速分布畸變及旋轉流是敏感的，進入傳感器應為充分發展湍流，因此要根據傳感器上游側阻流件類型配備必要的直管段或整流器，要求入口段和出口段直管段長度。

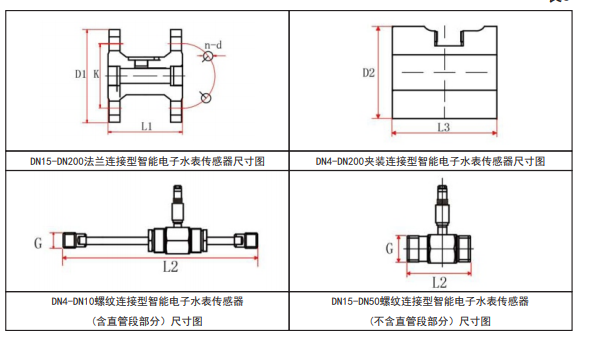

4、安裝尺寸舉例

表7中所示尺寸為確保精度的最低要求的直管段安裝長度，若直管段長度增加一倍，可提高精度。

上游：允許的最小直管段長度至少為10倍的管道直徑。

例如，ABLWGY-50，上游側直管段長度至少為500mm，期望的上游直管段長度應為1000mm。

下游：允許的最小直管段長度至少為5倍的管道直徑。

例如，ABLWGY-50，下游側直管段長度至少為250mm，期望的下游直管段長度應為500mm。
