一體式電磁流量計

工作原理
電磁流量計的工作原理基于法拉第電磁感應定律。當一個導體在磁場內運動時，在與磁場方向、運動方向相互垂直方向的導體兩端，會產生感應電動勢。電動勢的大小與導體運動速度和磁場的磁感應強度大小成正比。
當導電流體以平均速度V(m/s)通過裝有一對測量電極的一根內徑為D（m）的絕緣導管內流動時，該管道處于一個均勻的磁感應強度為B(T)的磁場中，那么在一對電極上就會產生感應電動勢E（V).它的方向垂直于磁場和流體方向。

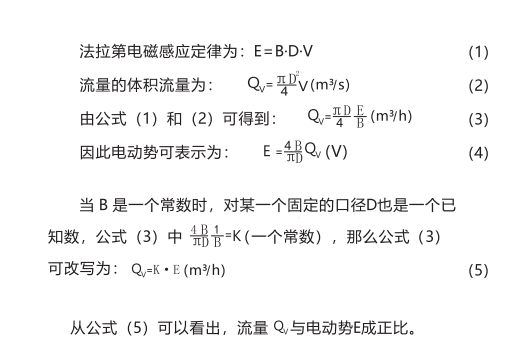

法拉第電磁感應定律為：E=B*D*V  （1）

當B是一個常數時，對某一個固定的口徑D也是一個已知數，公式（3）中 （一個常數），那么公式（3）可改寫為
公式（5）可以看出，流量QV與電動勢E 成正比。
