插入式超聲波流量計

安裝方法

安裝距離

 以兩傳感器的最內邊緣距離為準（M25窗口，參見安裝示意圖）。

安裝方式

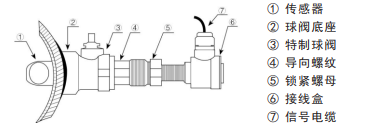

插入式傳感器的安裝方法

安裝方式：Z法，適用于DN80以上。

傳感器類型：插入B型；

安裝工具：需本公司提供的專用開孔工具、400w手電鉆（最好是可高層調速）、扳手等。

安裝距離L：傳感器沿管軸方向的距離（見M25）,或L=內徑-9.113mm

安裝點定位

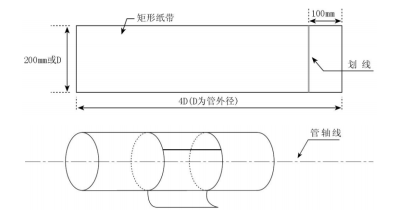

制作定位紙：取一條長4D（D為管徑），寬200mm（或D）的矩形紙帶（可以用防濕、防腐蝕的材料代替紙帶），在距邊緣約100mm處劃一條線；纏繞在表面已清理干凈的管道上，注意紙兩邊重合對齊。

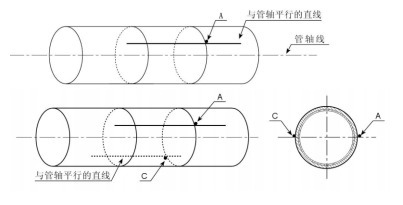

延長定位紙上的直線在管道上劃一直線，所劃直線與定位紙一 邊緣相交點為A；從A點開始，沿著定位紙邊邊緣量出管道1/2周 長，該平行交叉點為C，在C點劃一條與管軸平行的直線（也就是與 定位紙上的直線平行）；

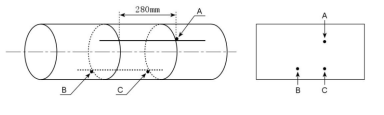

去掉定位紙，從點C開始，在所劃直線上量出安裝距離L，從而 決定出B點。這樣A、B兩點為安裝位置；例如L=280mm，將球閥底座 分別焊接在A和B兩點上。

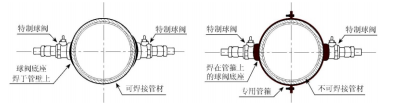

焊接球閥底座

對于可焊接管材（如鋼、不銹鋼等）將球閥底座直接焊在管道外壁上（不銹鋼管需不銹鋼底座，定貨時請注明）。焊接時注意一定不要夾雜氣孔，以防漏水，甚至斷裂。

對于不可直焊接管材（如鑄鐵、水泥管等），需采用定制的專用管箍（帶密封用膠墊），球閥底座已事先焊在管箍上，將管箍直接緊固到被測管道上，保證球閥底座中心點與A和B兩點重合，然后將球閥緊固在已焊有底座管箍上。

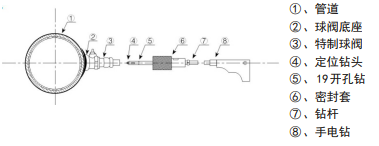

鉆孔

將開孔器密封護套與特制球閥外螺紋連接，擰緊后，打開球 閥，推動鉆桿直至與管道外壁接觸，將手電鉆與鉆桿接好鎖緊，接通電源，開始鉆孔，在鉆孔過程中電鉆保持低速轉速不要過快，以免卡鉆，甚至鉆頭折斷，鉆透后，拔出鉆桿直到開孔器鉆頭的最前 端退至球閥芯后，關上球閥，卸下開孔器。

傳感器的裝入

把鎖緊螺母旋至傳感器底部，將傳感器旋入特制球閥，旋至球閥芯時，打開球閥，繼續旋入傳感器，直至傳感器前端伸出管 道內壁，調整好傳感器的角度，(兩個傳感器進線孔應同時向上或 向下)，緊固好鎖緊螺母，最后將線接好后，擰緊密封蓋，以防漏水。

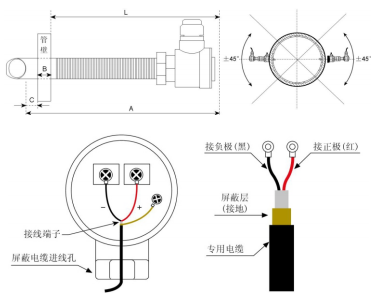

傳感器深入管內壁尺寸計算

插入式傳感器為不銹鋼模具精鑄，傳感器的長度A（出廠時A值已固定）和管壁厚度B已知，傳感器留在管道外側長度L也可測量，只需L= A-B ，并使 C=0即可。各型號的長度A值： 標準插入 B型：A=170mm/水泥插入B型：A=310mm

接線完畢后，鎖緊進線孔螺母（注意密封墊不要丟失），擰 緊密封蓋，防止漏水。維修時只需按安裝的相反過程，將舊的傳 感器卸下，換上新傳感器即可。
