外夾式超聲波流量計

安裝方法

外夾式傳感器的安裝方法

外夾式傳感器共有3種型號可供選擇：

首先將欲安裝傳感器的區域清理干凈（最好用角磨機），除掉 銹跡及防銹層等，在欲安裝傳感器管壁位置上涂上足夠的耦合劑， 然后把傳感器緊貼并捆綁好，注意傳感器和管壁之間不能有氣泡及 沙礫。

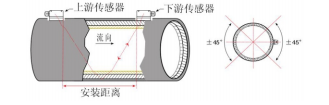

安裝距離

 以兩傳感器的最內邊緣距離為準（M25窗口，參見安裝示意圖）。

安裝方式

外夾式傳感器的安裝方式共有四種。分別是V法、Z法、N法和 W法。

V 法（適用于DN15-DN200mm范圍內）

V法是比較標準的安裝方法，使用方便，測量準確，安裝時兩傳感器水平對齊，其中心線與管道軸線水平即可。

Z法（適用于DN200mm以上或V法測不到信號或信號質量差時） Z法的特點是超聲波在管道中直接傳輸，沒有反射（稱為單聲程），信號衰耗小。

安裝步驟

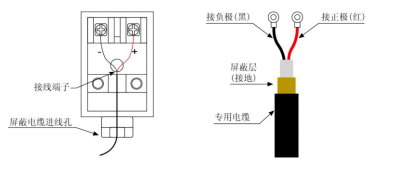

1. 接線（如圖）信號電纜的屏蔽線可懸空不接，不要與正、 負極（紅、黑線）短路；

2. 安裝傳感器，使用角磨機將欲安裝傳感器的區域拋光，除掉銹跡油漆或防銹層，并用干凈抹布擦去油污和灰塵，然后在欲安裝傳感器的中心周圍管壁涂上足夠的耦合劑，最后把傳感器緊貼在 管壁上并捆綁好，夾具（不銹鋼帶）應固定在傳感器的中心部分， 使之受力均勻；注意傳感器和管壁之間不能有空氣泡及沙礫。
