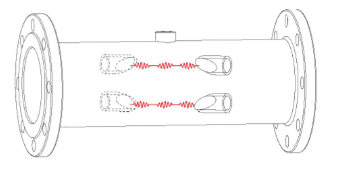

雙聲道超聲波流量計

工作原理

  LCT 超聲流量計采用時差法測量原理。超聲信號在流體中傳播，順流時信號傳播速度增加，傳播時間減少；逆流時信號傳播速度減少，傳播時間增加，從而順逆流方向聲波信號傳播時間存在差值（即時差）。時差法超聲流量計就是根據介質的流速與時差存在特定關系原理進行測量的，只要準確測定順逆流時間，根據流速與其特定關系可以求出瞬時流速，進而可以求出瞬時流量。

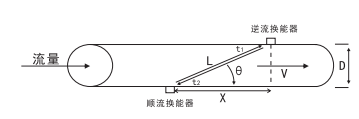

換能器（傳感器）分別安裝在流體管線的兩側，并相隔一定的距離。假設，管線的內徑為D，超聲波行走的路徑長度為L，2個換能器在管線方向上的間距為X，超聲波順流傳播的時間為t1，逆流傳播的時間為t2，超聲波傳播方向與流體流動方向的夾角為θ，則t1 、t2、Δt可用下式表示：
