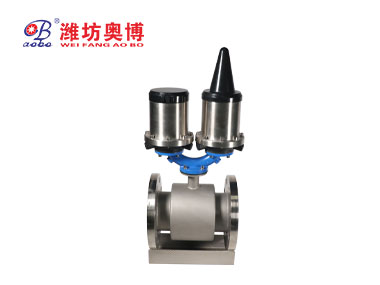

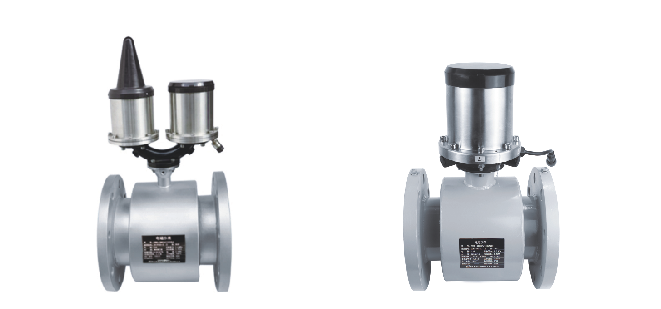

遠傳型電磁流量計

產品概述

智能電磁流量計是一種利用現代微電子技術、現代傳感技術、對用水量進行計量并進行用水數據傳遞及結算交易的新型水表。與傳統水表一般只具有流量采集和機械指針顯示用水量的功能相比，具有很大的進步。采用了國際最新DSP處理技術，專業針對水務客戶，用以測量管道中的介質流量。產品與水務系統高度結合，可實現精準測量、數據上傳、異常報警、遠程傳輸?shù)榷囗椆δ?，是傳統水表的最優替代產品，將是未來水務測量的主導產品之一。可輸出(4～20)mA電流信號、脈沖信號等，對流量進行檢測、積算、調節和控制。

產品特點

智能電磁流量計技術源于電磁流量計，因此在計量性能方面與傳統的機械水表相比有著先天的優勢。其主要特點如下：

（1）計量準確度等級高，始動流量小，具有較大的量程比；

（2）管內流通面大，壓損更低，節約輸水電能，降低供水動力成本；

（3）與被測水流接觸部分無可動部件，計量性能穩定；

（4）具有數據記錄、存儲、查詢、報警等功能，數據可追溯；

  （5）不銹鋼或其他合金機身，IP68防護等級，安裝維護方便；

（6） 一般采用鋰電池供電，供電時間可達5年以上，更換電池后可繼續使用；

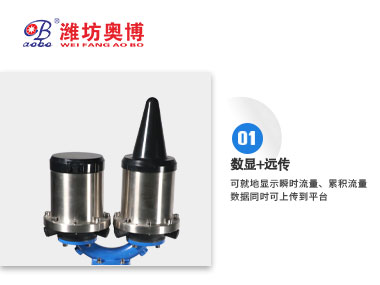

（7）可選配內置式數傳模塊，直接上傳數據平臺

技術參數

公稱通徑           DN40-DN300

準確度等級         1級（DN80-DN300），2級（DN40-DN300）

標準量程比          Q 2 /Q 1 =1.6，Q3 /Q1 =160

最大測量誤差        0.5%（介質流速V≥0.3m/s）

啟動流速            0.005m/s

公稱壓力            (0-2.5)MPa

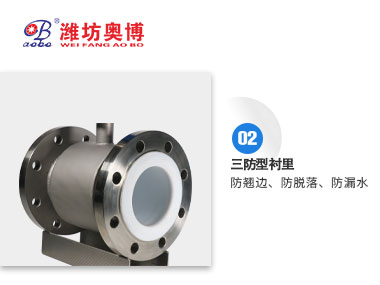

襯里材料            衛生橡膠、PTFE、其它材質可定制

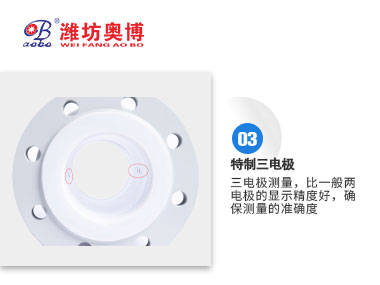

電極材料            不銹鋼316L、其它材質可定制

標配電池            3-5年

介質導電率          ＞20μs/cm

環境溫度            (-20-55)℃

 介質溫度            (0-50)℃

 防護等級            IP68

 通信輸出      RS485(MODBUS協議、隔離輸出)通信、NB/GSM/GPRS無線遠傳

安裝事項

（1）選擇水表的口徑應根據安裝管道的口徑和常用流量為依據；

（2）水表應水平安裝，使表面朝上，表殼上箭頭方向與水流方向相同。安裝位置應避免曝曬、水淹、冰凍和污染，方便拆裝、維護。新裝管道務必把管道內的砂石，麻絲等雜物沖洗干凈后再裝水表，以免造成水表故障；

（3）為便于拆裝和維護，水表上下游應安裝閥門，使用時應確保全部打開；

（4）水表上下游要安裝必要的直管段或其等效的整流器，要求上游直管段的長度不小于10D，下游直管段的長度不小于5D（D為水表公稱口徑）。對于由彎管或離心泵所引起的渦流現象，必須在直管段前加裝整流器；

（5）水表安裝時，應注意水表下游管道出水口高于水表0.5m以上，以防水表因管道內不滿管而引發計量不正確；

（6）該水表防堵塞性能優良，但對管道內淤留泥沙及雜草反應敏感，在使用過程中應盡量避免。如果管道內有淤留泥沙及雜草應及時清理，否則將影響水表正常計量。
